性能飞跃！AMD下代Zen6CCD采用台积电2nmN2P：IOD为3nmN3P

9月3日消息，AMD下一代Zen 6架构的锐龙处理器将将分别采用台积电2nm和3nm工艺制造CCD和IOD。

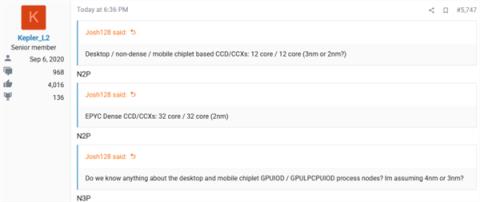

根据Kepler_L2最新透露，AMD下一代锐龙CPU将采用台积电N2P“2nm”工艺技术用于CCD（计算芯片），而IOD（输入/输出芯片）将采用台积电的N3P“3nm”工艺技术。

目前Zen 5架构的锐龙CPU的CCD采用4nm工艺，IOD则采用6nm工艺。

在Zen 6架构中，IOD将集成内存控制器、USB、PCIe等IO功能以及集成显卡；而CCD将包含Zen 6核心，每个CC包含12个核心、24个线程和48MB的L3缓存。

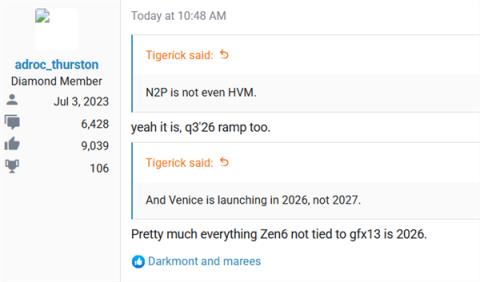

还有消息称，台积电N2P工艺将在2026年第三季度实现量产，这意味着最早可能在2026年第四季度或第三季度末看到基于Zen 6架构的下一代锐龙CPU。

而Intel的Nova Lake桌面CPU也将在类似的时间发布，不过与Intel不同的是，桌面CPU将继续支持现有的AM5平台。
